Laserová akademie: Jak správně určit pořadí vektorových čar při řezání

Netříděné řezací čáry mohou znamenat velkou ztrátu času při zpracování, proto vám poradíme, jak správně uspořádat jednotlivé části vaší úlohy.

Při řezání a gravírování požadované grafiky laser nejdříve provádí veškeré gravírování a pak teprve všechno řezání. Řezání se provádí v pořadí, ve kterém jsou obrysy nakreslené. To však může vést k tomu, že vnější obrysy budou vyřezány jako první a mohou způsobit naklopení materiálu, sklouznutí nebo dokonce propadnutí skrz řezací stůl. Řezání vnitřních obrysů pak již není možné.

Jak uspořádat jednotlivé části vaší úlohy:

Obvyklé metody pro seřazení řezacích čar:

– Vytvořte řezací čáry v přesném pořadí, v jakém mají být vyřezány.

– Seřaďte řezací čáry v grafice ručně ve Správci objektů, předtím než pošlete grafiku do ovládacího programu laseru.

– Přiřaďte řezacím čarám různé barvy dle barev v databázi materiálů Trotec. Řezací čáry jsou poté řezány podle pořadí barev v databázi materiálů. Bravy jsou v RGB kódu a tloušťka čar musí být zachovány 0,001 mm.

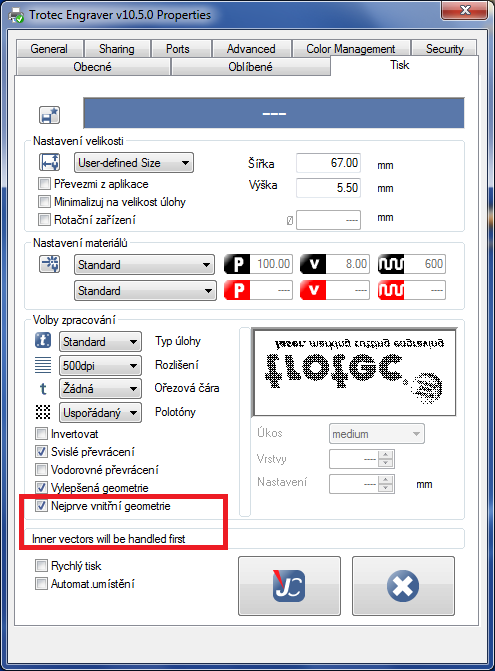

Nejjednodušší a nejpohodlnější způsob, jak třídit řezací čáry je funkce „Nejprve vnitřní geometrie“ v tiskovém ovladači programu JobControl. Funkci lze aktivovat pouhým kliknutím myší a poté se automaticky seřadí vaše řezací čáry. Funkce je dostupná od verze JobControlu 10.5.

Aktivace této funkce velice zjednodušuje pracovní proces, protože řezací čáry se automaticky třídí a vnitřní čáry jsou řezány první. Toto nastavení automaticky zlepšuje kvalitu vaší aplikace, protože vnitřní části zůstávají pevně připevněny ke skutečnému řezu a tudíž nemohou sklouznout. Vnější obrys se automaticky vyřeže jako poslední. Kromě toho, tato funkce také šetří čas, protože čáry nemusí být ručně seřazeny v grafice.

Máte další otázky? Kontaktujte autora článku Lukáše Nováka
