Přichází Ruby 2.11 – nová verze laserového softwaru se spoustou nových funkcí
Trotec opět přichází s aktualizací oblíbeného softwaru Ruby 2.11, která obsahuje spoustu vylepšení. Všichni uživatelé, kteří již Ruby používají, automaticky obdrží upozornění na nejnovější verzi přímo v Ruby®, případně lze vždy stáhnout aktuální verzi ze stránek Trotecu.
Výkonné nové nástroje pro návrh textu a tvarů

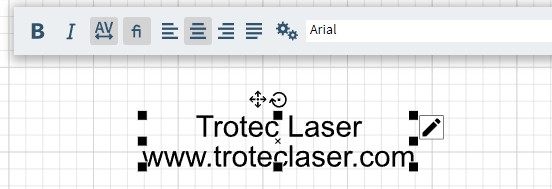

Jednoduché zarovnání víceřádkového textu
Zarovnání textu je nyní intuitivnější. Víceřádkové textové objekty lze zarovnat doleva, doprava, na střed nebo rozmístit – pro čisté a konzistentní rozvržení ve všech vašich projektech.

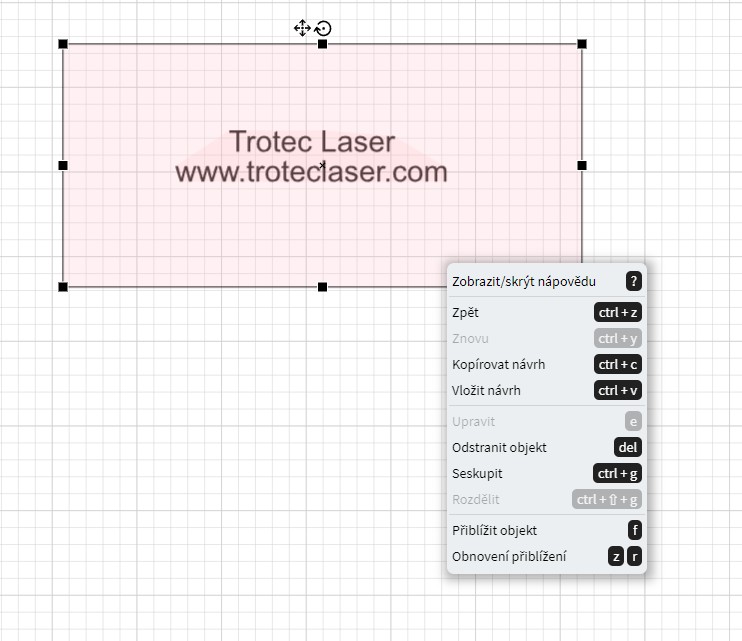

Seskupování a oddělování objektů na obrazovce Design
Objekty nyní můžete seskupovat a oddělovat přímo v Ruby pomocí zkratek nebo kontextové nabídky. Skupiny lze vnořovat a i v rámci skupiny zůstávají jednotlivé objekty přístupné prostřednictvím seznamu objektů – ideální pro přesný výběr a úpravy.
Úprava rohů jednotlivě

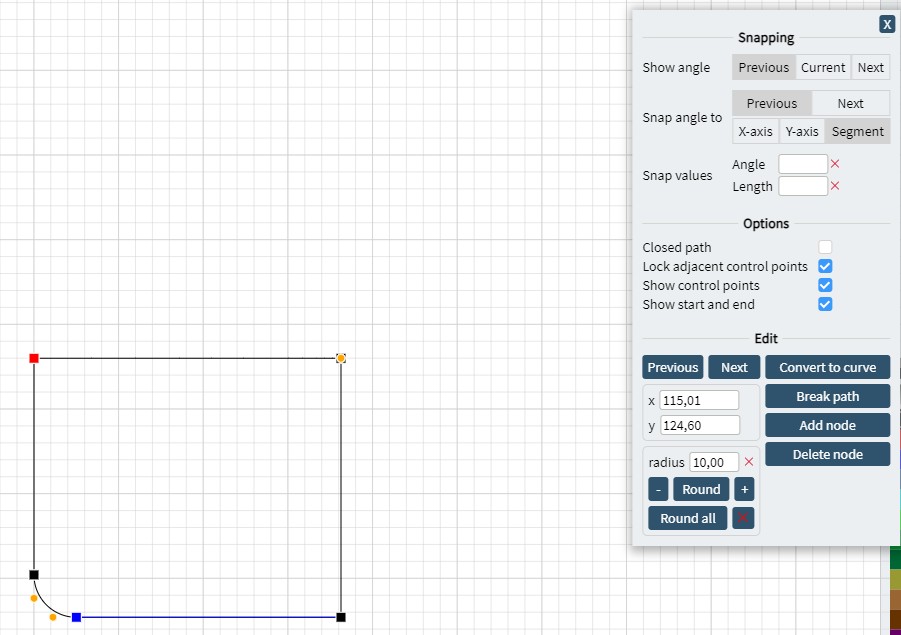

Doladění tvarů s větší přesností: jednotlivé rohy, např. u obdélníku, lze nyní zaoblit nebo resetovat jeden po druhém. Procházejte jednotlivými uzly pomocí navigačních tlačítek, zvýrazněte roh a definujte perfektní poloměr – pro jeden bod nebo všechny najednou. Funguje s jakýmkoli objektem cesty.
Text podél cesty

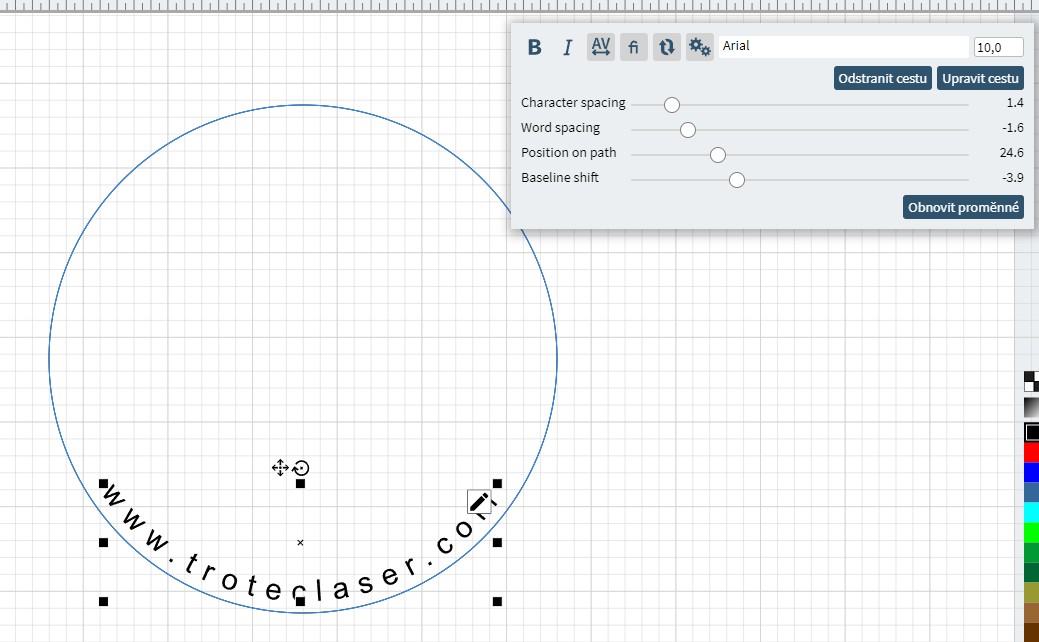

Snadno umístěte text podél jakéhokoli tvaru – ať už se jedná o kruh, obdélník, křivku nebo vlastní cestu. Stačí vybrat cestu a jedním kliknutím přidat text. Můžete změnit písmo, velikost a dokonce i obrátit směr textu. Podporován je také dynamický text, což vám dává plnou kreativní kontrolu.

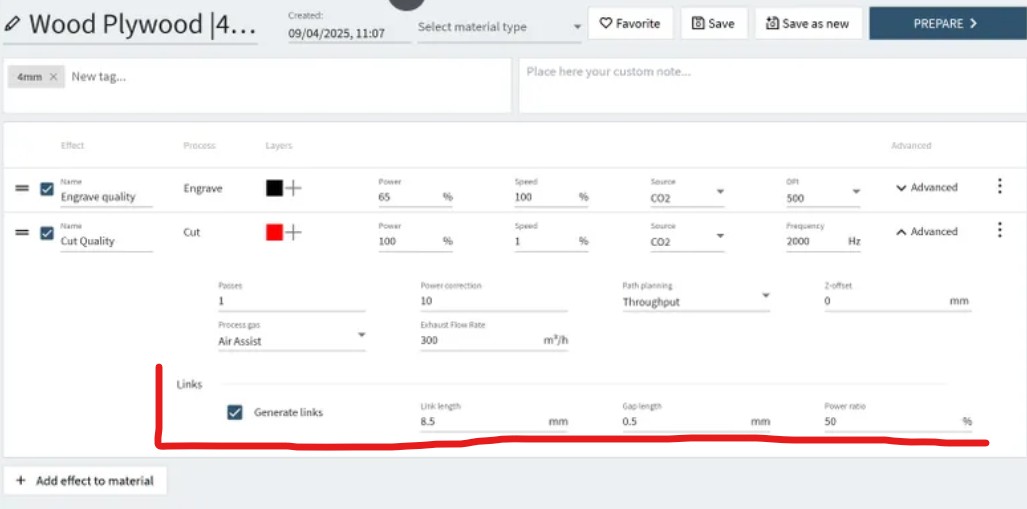

Automatické spojky jsou nyní k dispozici pro všechny řezací úlohy
Automatické spojky, dříve dostupné pouze v režimu razítka, lze nyní generovat pro jakoukoli řezací úlohu. Po aktivaci v nastavení materiálu mohou uživatelé definovat délky zapnutí a vypnutí spojek.
Další úroveň správy uživatelů: skupiny, filtry a další

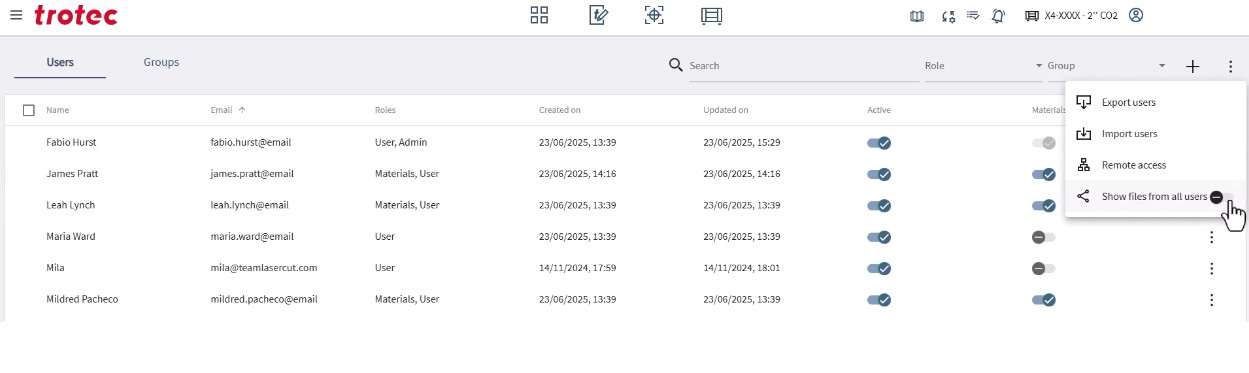

Ruby 2.11 přináší zásadní vylepšení správy uživatelů. Uživatele lze nyní organizovat do skupin – ideální pro správu více uživatelů najednou. Funkce vyhledávání a filtrování byly rozšířeny: podle textu, role nebo skupiny, s hromadným výběrem a mazáním. Nyní je možné třídění podle jména, e-mailu nebo data vytvoření. Administrátoři mohou také mazat profily a obsah ostatních uživatelů pro ještě větší kontrolu.

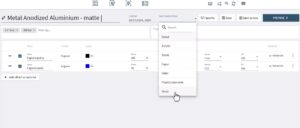

Přizpůsobte si materiály tak, aby odpovídaly vašemu pracovnímu postupu

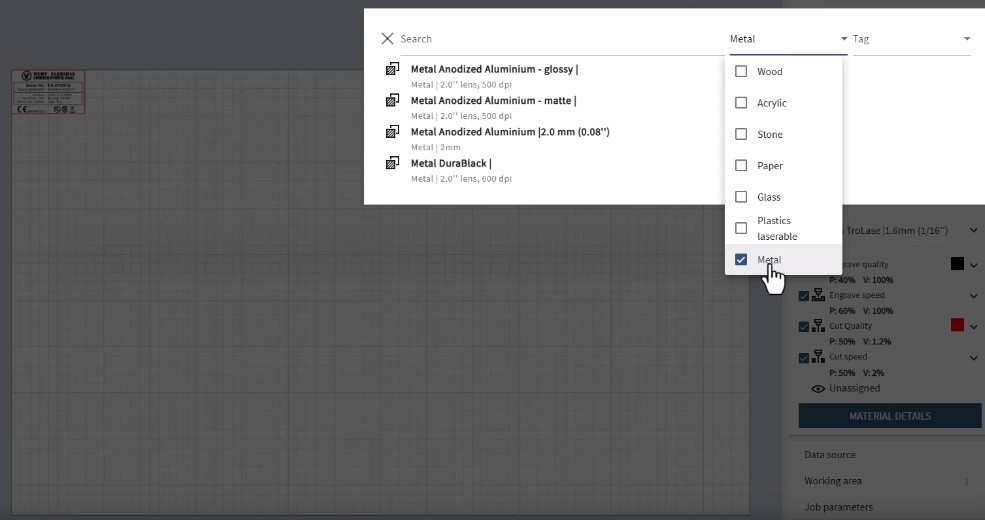

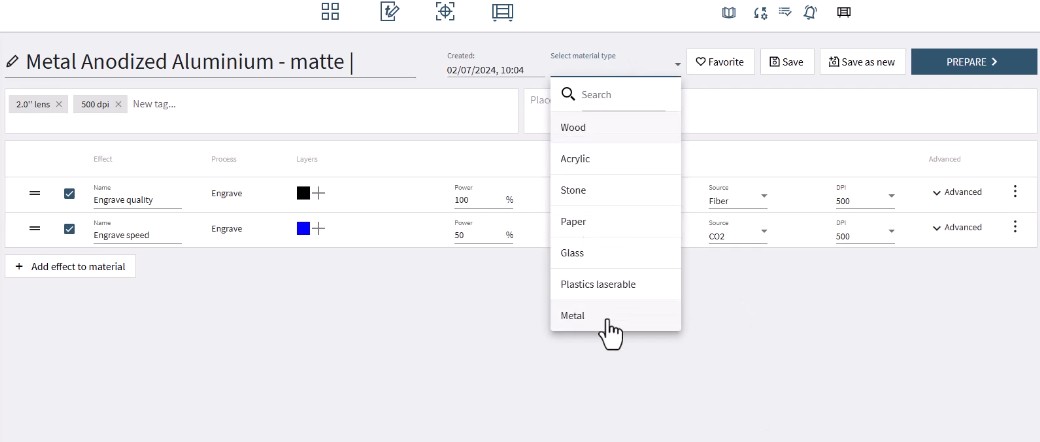

Organizace materiálů se stává výkonnější a flexibilnější. Nové pole „Typ materiálu“ umožňuje kategorizovat materiály (např. dřevo, hliník, plast) a filtrovat nebo vyhledávat podle typu na obrazovce Příprava. Ke každému materiálu můžete také přidat vlastní popisy – užitečné pro zaznamenání specifických vlastností nebo tipů k použití. Všechny informace jsou viditelné jak v seznamu materiálů, tak i během provádění úlohy na dotykovém panelu vašeho stroje.

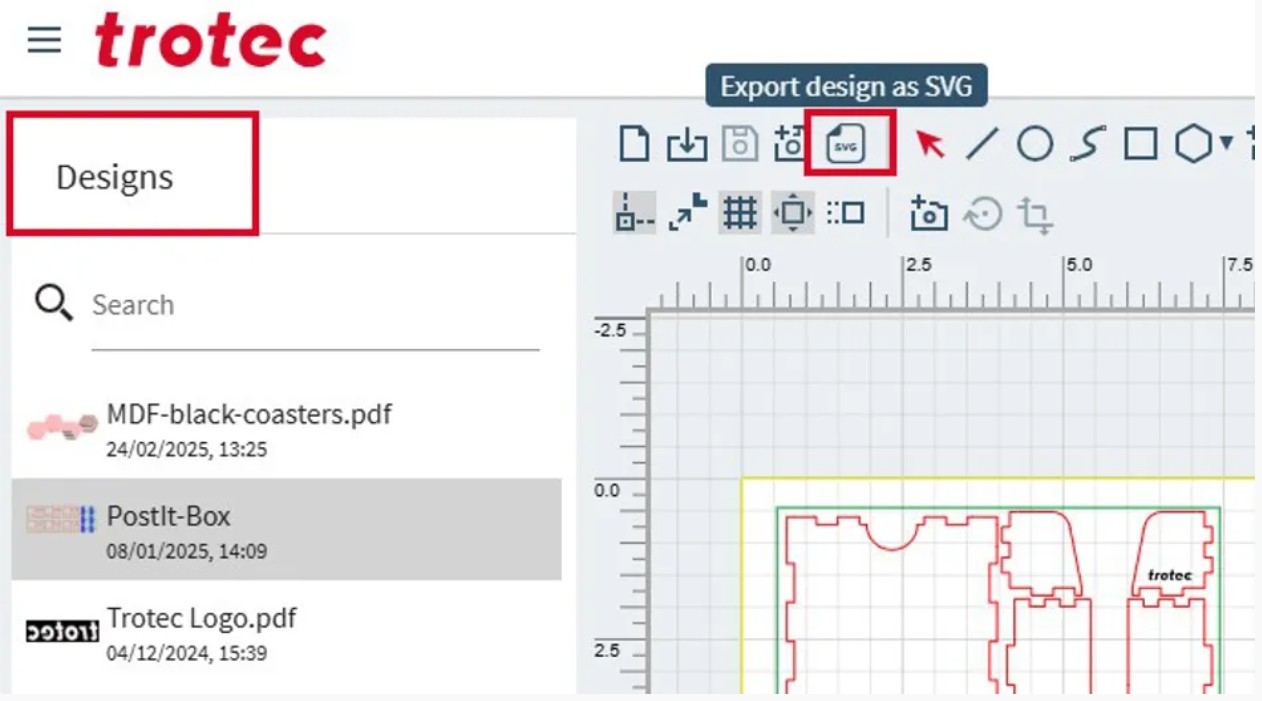

Uložte a exportujte své návrhy jako SVG
Nyní můžete svůj aktuální návrh exportovat jako SVG – ideální pro dokumentaci, sdílení nebo opětovné použití vaší práce v jiných nástrojích. Převod do jiných souborů je nyní snadný.

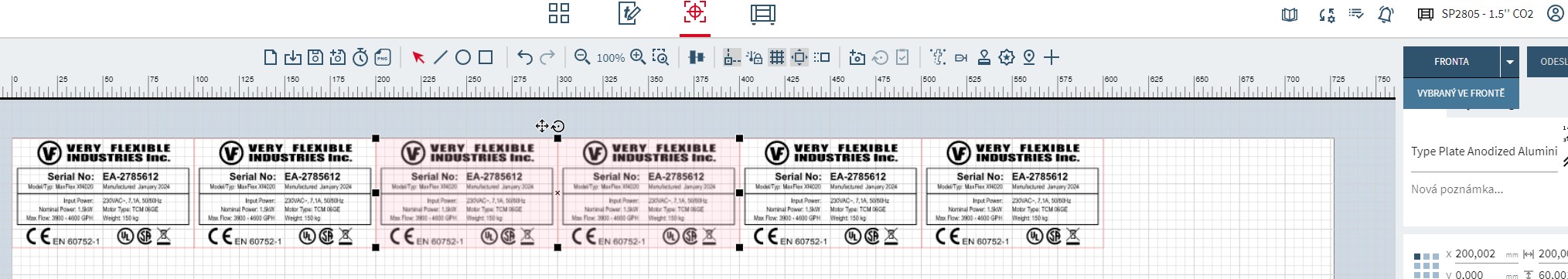

Výběr návrhů pro poslání do tiskové fronty
Nyní můžete do tiskové fronty zařadit pouze prvky, které jste vybrali na pracovní ploše na obrazovce přípravy, nikoli celou úlohu. Do rozbalovací nabídky tlačítka Fronta byla přidána nová možnost „Zařadit vybrané do fronty“. Když je zvýrazněn jeden nebo více prvků, možnost „Zařadit vybrané do fronty“ se aktivuje a do fronty se přidají pouze tyto prvky. Pokud nejsou vybrány žádné prvky, možnost zůstane neaktivní, což zajišťuje přesnou kontrolu nad odesíláním úloh.
Chytřejší třídění vektorů zkracuje dobu výroby

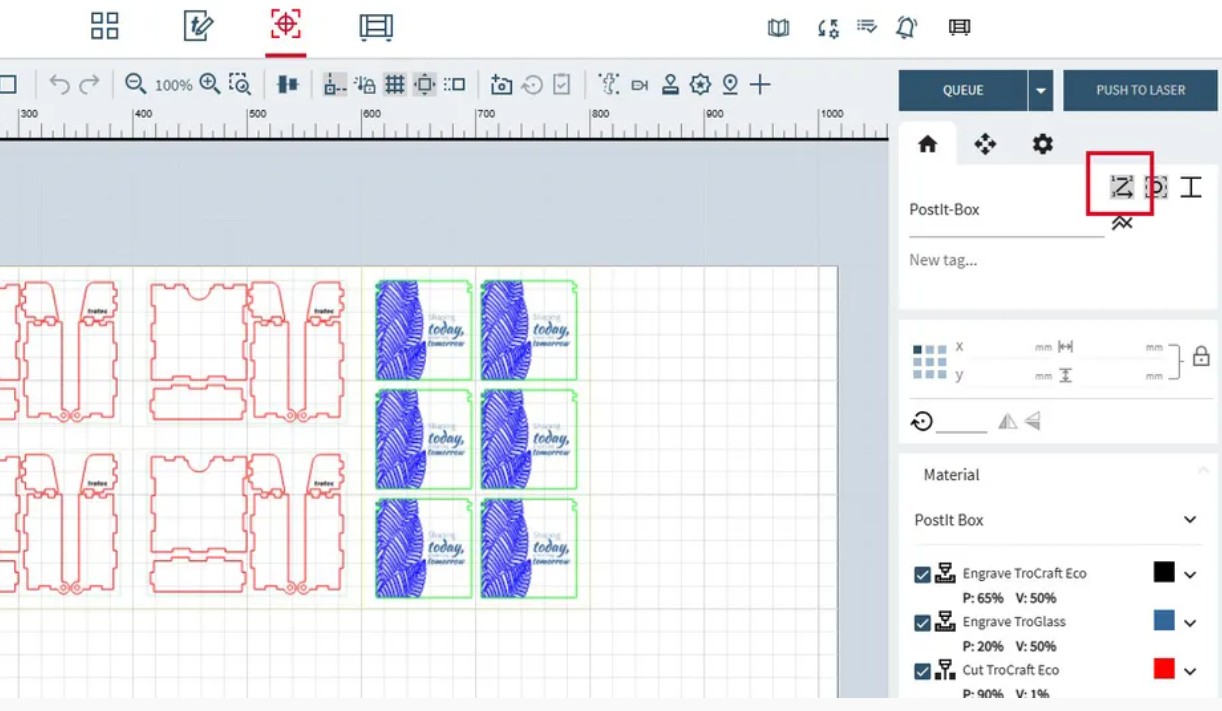

Ruby nyní dokáže automaticky optimalizovat pořadí řezání vektorů a zkrátit tak dobu výroby. Třídění vektorů můžete aktivovat nebo deaktivovat na nové kartě Pravidla zpracování.

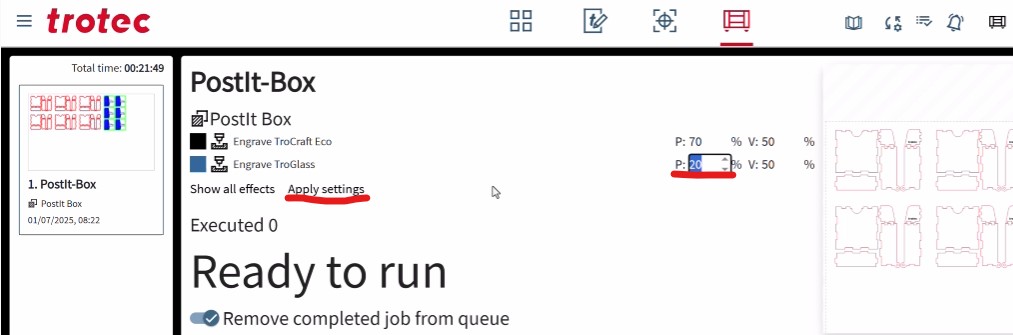

Úprava nastavení výkonu a rychlosti pro úlohy ve frontě bez nutnosti opětovného zařazení do fronty
Ruby nyní umožňuje uživatelům upravovat nastavení primárního materiálu pro úlohy, které jsou již ve frontě, bez nutnosti opětovného zařazení do fronty. Na obrazovce Produce (Vyrobit) i na dotykovém displeji stačí kliknout na „Upravit“ a upravit nastavení materiálu. Původní ID úlohy zůstává nezměněno a aktualizují se pouze data o materiálu, což zajišťuje efektivnější pracovní postup. Upozorňujeme, že nebude vytvořena žádná nová úloha a během jejího běhu nebude úloha nijak ovlivněna. Změny však nespustí přepočet odhadovaného času dokončení (ETC) ani neovlivní název, štítky ani popis materiálu. Tato aktualizace minimalizuje počet kliknutí a zjednodušuje úpravy materiálu během procesu přípravy úlohy.

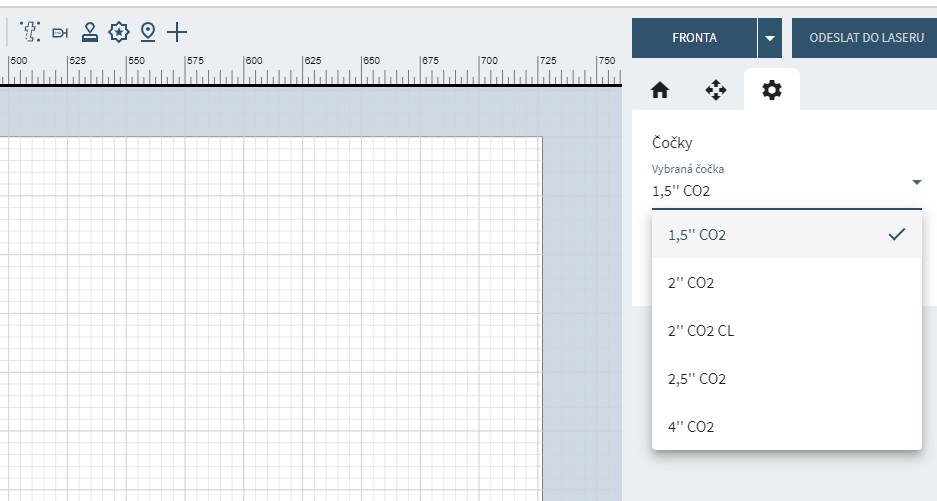

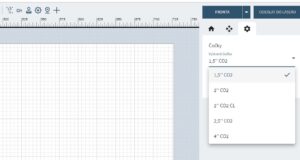

Výběr správné čočky na obrazovce přípravy
Už žádné procházení nastavení pro změnu používané čočky. Čočku můžete změnit přímo na obrazovkách Příprava a Výroba, aniž byste ovlivnili frontu úloh. Úlohy s jiným typem čočky budou viditelné, ale neaktivní – můžete vybrat jednotlivé úlohy tak, aby odpovídaly aktivní čočce.

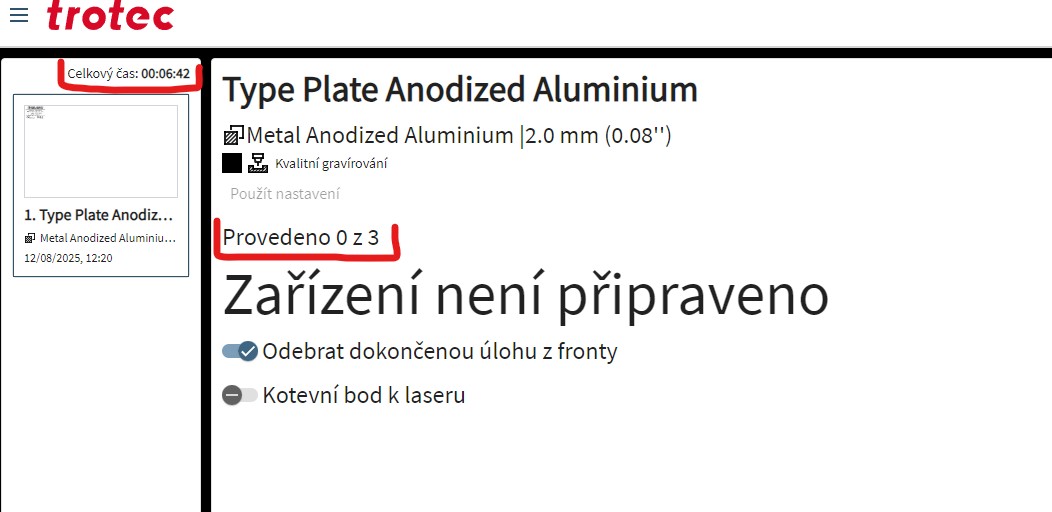

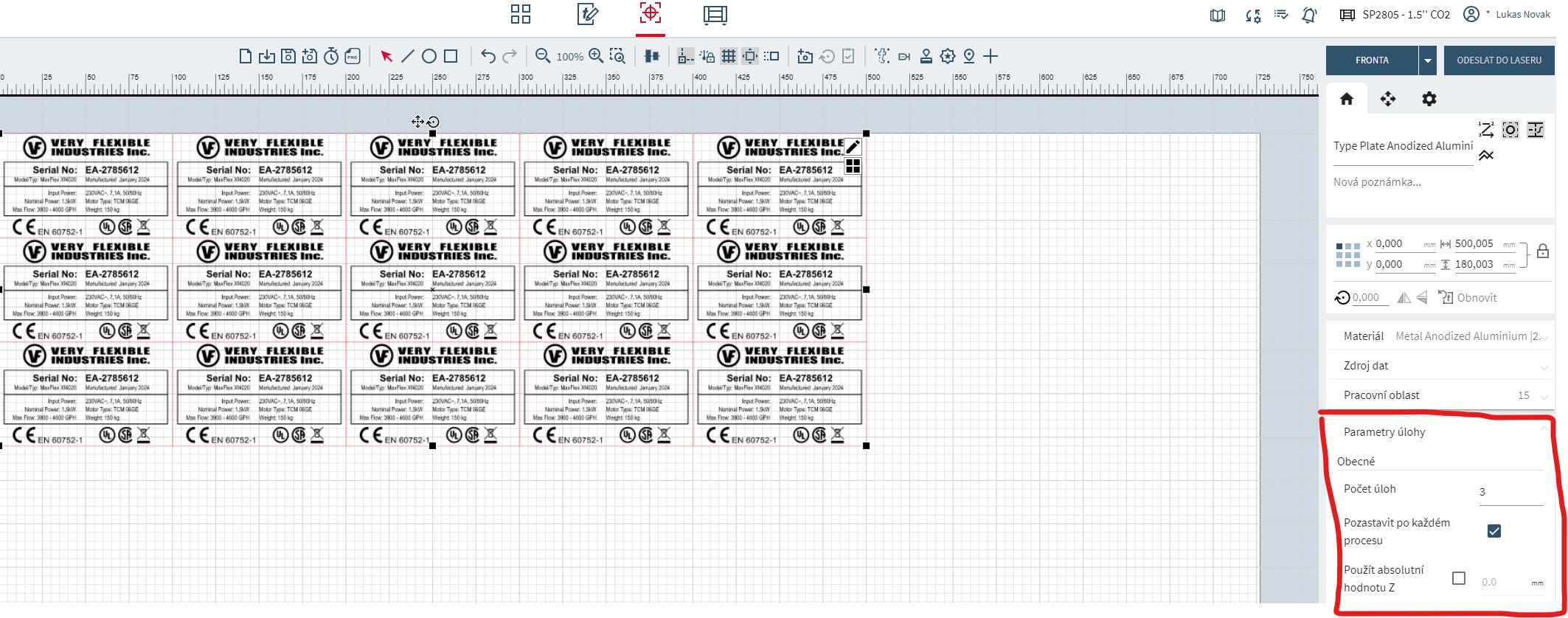

Chytřejší zpracování úloh ve frontě výroby
Opakujte úlohy automaticky s novým počítadlem úloh a sledujte celkový čas zpracování přímo na obrazovce Výroba a dotykovém panelu vašeho stroje. Ruby nyní zobrazuje celkový čas všech úloh ve frontě – ideální pro efektivní plánování laserové výroby. Nové automatické pozastavení pro vícekrokové úlohy. Plotterové stroje nyní automaticky pozastavují procesy. Snadné obnovení stisknutím tlačítka Start – větší kontrola, méně starostí. Nyní se stroje můžou na začátku každé úlohy přesunout do absolutní polohy Z definované v importovaném profilu. To zajišťuje konzistentní výšku zaostření a spolehlivé výsledky tím, že počáteční výška laseru je přesně taková, jak je nakonfigurována.

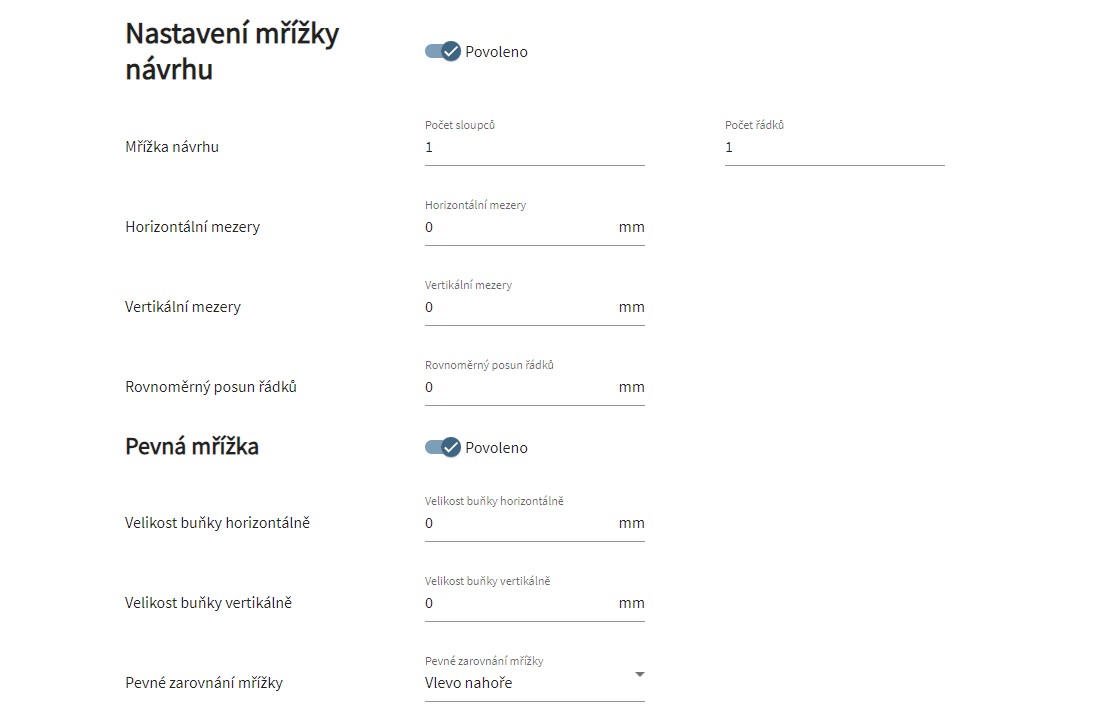

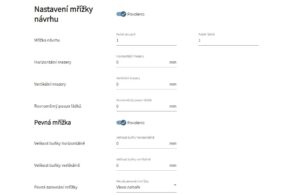

Pevná mřížka a zarovnání v Profilech
Ruby nyní umožňuje definovat pevnou mřížku s přizpůsobitelnými velikostmi buněk přímo v Profilu. Můžete také určit, jak se návrh zarovná v rámci každé buňky (např. Vlevo nahoře, Na střed, Vpravo dole). Když se změní velikost návrhu, zůstane zarovnaný na svém místě, čímž se zajistí konzistentní rozvržení.
Import vícestránkových PDF a dávkové vytváření úloh
Import vícestránkových PDF
Ruby nyní umožňuje importovat více PDF dokumentů a v jednom kroku převést všechny stránky do jedné úlohy. V Profilu si můžete vybrat konkrétní stránku nebo vybrat možnost „Všechny stránky“. Pokud je povolena možnost „Všechny stránky“, funkce jako ukládání návrhů, razítek, pečetí a mřížky se automaticky deaktivují, aby se proces zjednodušil. Na obrazovce Příprava je každá stránka uspořádána v uspořádání s konfigurovatelnými posuny XY.

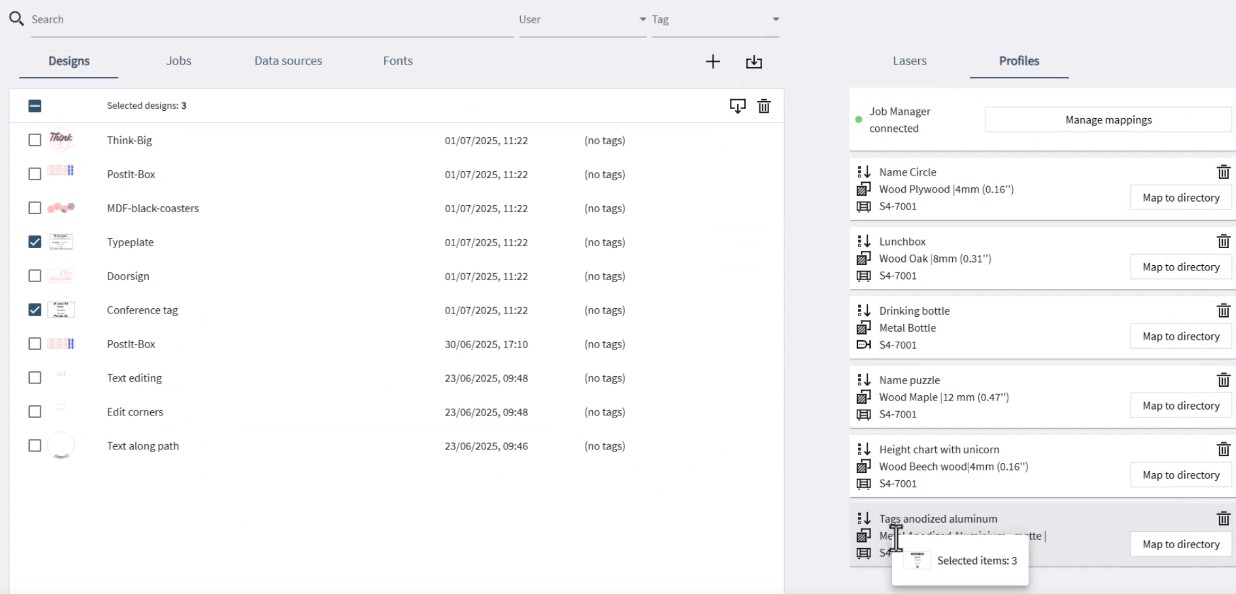

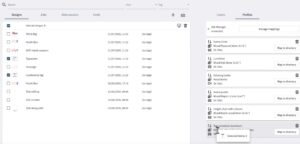

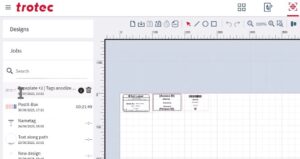

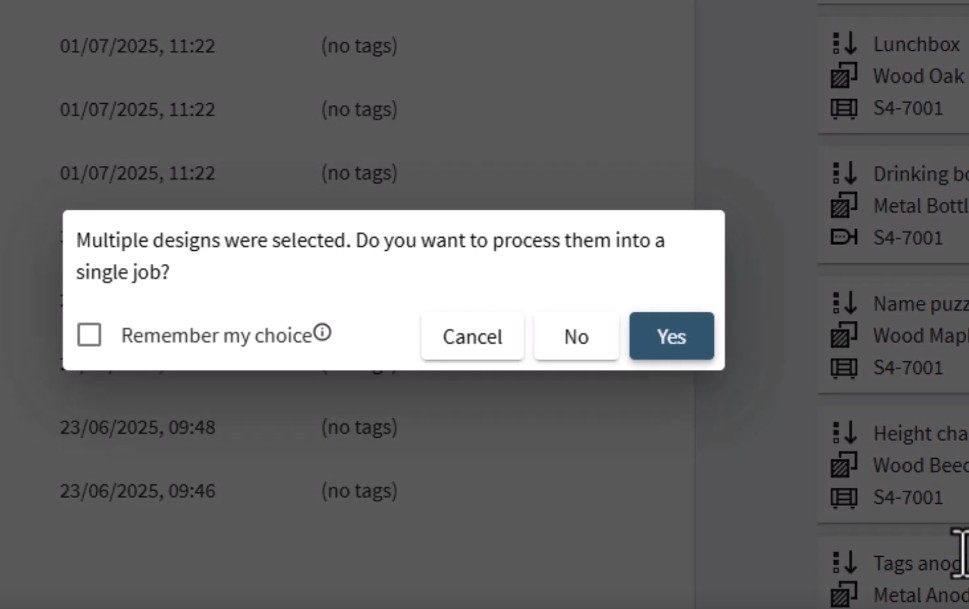

Dávkové vytváření úloh
Na obrazovce Správa můžete také přetáhnout více existujících návrhů do Profilu a sloučit je do jedné úlohy – s ohledem na pořadí výběru pro umístění. Toto vylepšení zjednodušuje dávkové zpracování vícestránkových dokumentů a sad návrhů, aniž by se změnilo stávající mapování aktivních složek.

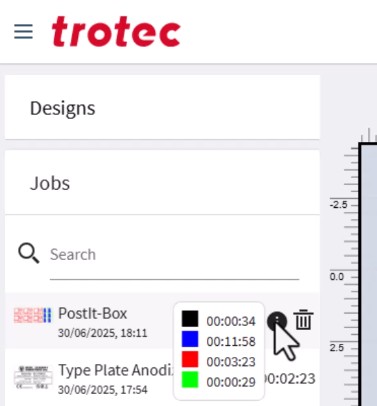

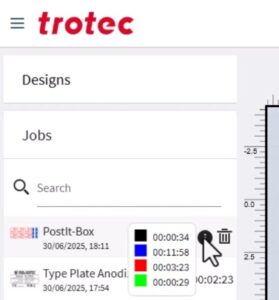

Nové režimy pro odhad času úlohy – pro každou vrstvu nebo celkově
Celkový odhadovaný čas pro všechny úlohy ve frontě se nyní zobrazuje jak na obrazovce Produkce, tak i na displeji stroje – automaticky se aktualizuje při přidávání nebo odebírání úloh. Na obrazovkách Příprava a Produkce nyní Ruby zobrazuje odhadovaný čas dokončení (ETC) nejen pro celou úlohu, ale také jednotlivě pro každou vrstvu. To uživatelům poskytuje lepší přehled o časech zpracování pro konkrétní operace a pomáhá optimalizovat pracovní postupy. U úloh s mnoha vrstvami symbol „+“ shrnuje další vrstvy.

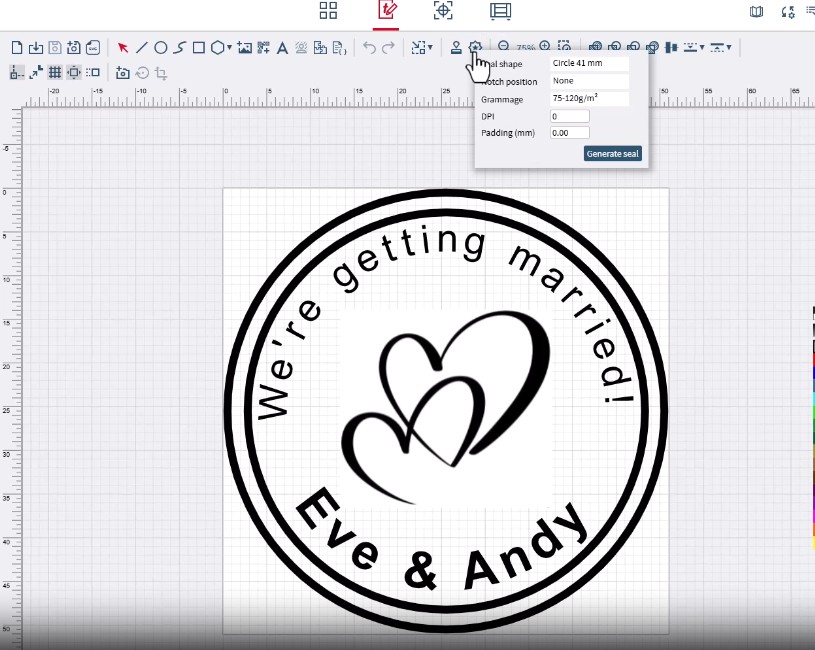

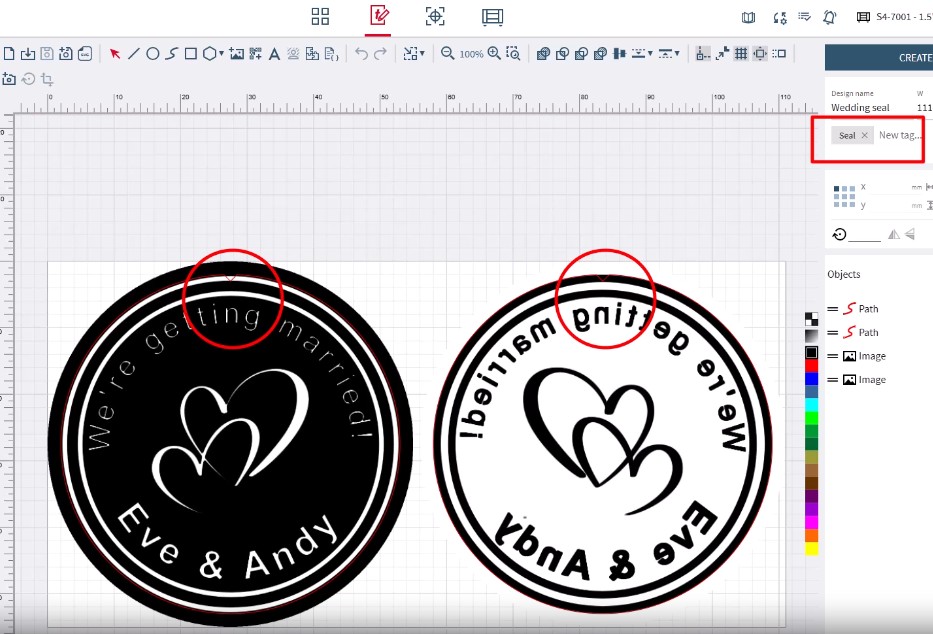

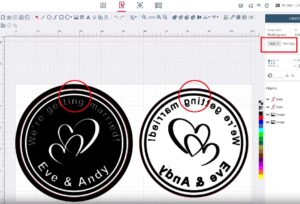

Nový režim Reliéfní razítka
Ruby nyní obsahuje vylepšené funkce pro zpracování pečetidel neboli reliéfních razítek, což přináší větší flexibilitu při tvorbě návrhů. Uživatelé mohou definovat správnou šablonu pro pečetě přímo v Ruby s podporou různých velikostí a tvarů pečetí. Software navíc umožňuje přesné mapování gramáže. Uživatelé nyní mohou generovat pečetě jak pomocí Profilů, tak přímo na stránce Návrhu, s podobnou funkcionalitou dostupnou na widgetu obrazovky návrhu jako u razítek. Aktualizovaný proces zahrnuje možnost nastavit DPI, tloušťku papíru, tvar/velikost, umístění zářezu a minimální vzdálenost od linie řezu, což nabízí kompletní řešení pro tvorbu pečetí v Ruby.

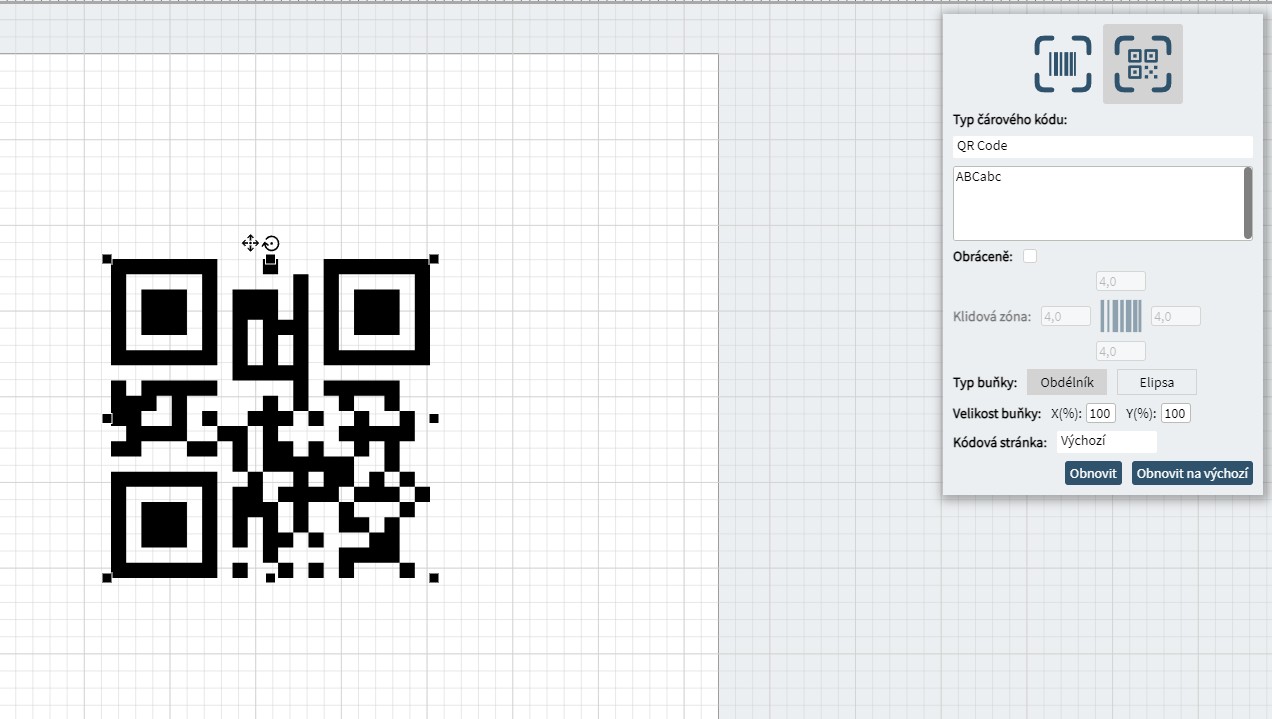

Generujte čárové kódy v Ruby® – rychle a flexibilně.
Ruby nyní obsahuje integrovaný generátor čárových kódů. Snadno vytvářejte 1D nebo 2D čárové kódy pomocí nového widgetu v oblasti návrhu. Podporováno je více než 100 typů čárových kódů – od Code128 a EAN13 až po QR Code a DataMatrix. Užitečné ověřování vstupů, návrhy výchozího obsahu a vizuální indikátory chyb usnadňují a zefektivňují nastavení. Přizpůsobte si velikost, tvar, inverzi a tiché zóny buněk podle svých potřeb. Ideální pro označování produktů, logistiku a sériové kódování.

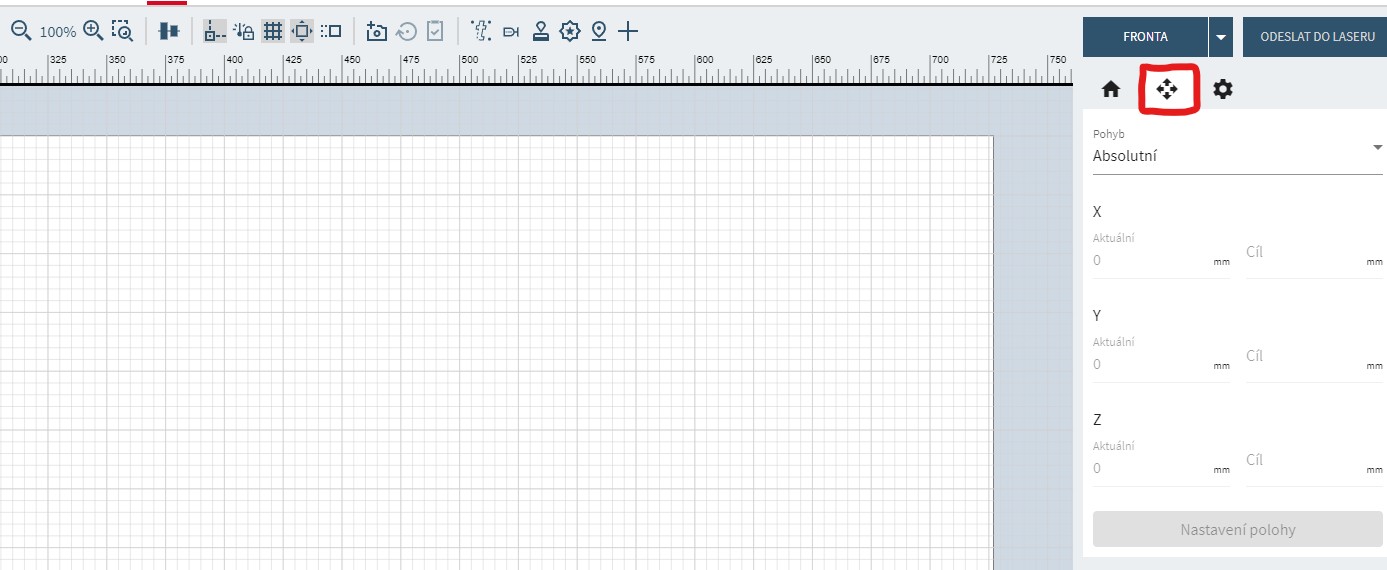

Jemné doladění polohování os přímo z bočního panelu.
Ovládání os bylo přesunuto na kartu „Ovládání os“ vpravo. Snadno upravujte polohy pomocí absolutního nebo relativního pohybu a tlačítek pro přístup k nastavení polohy, zastavení a referenci. Systém sleduje vaši aktuální polohu a aktualizuje ji v reálném čase.

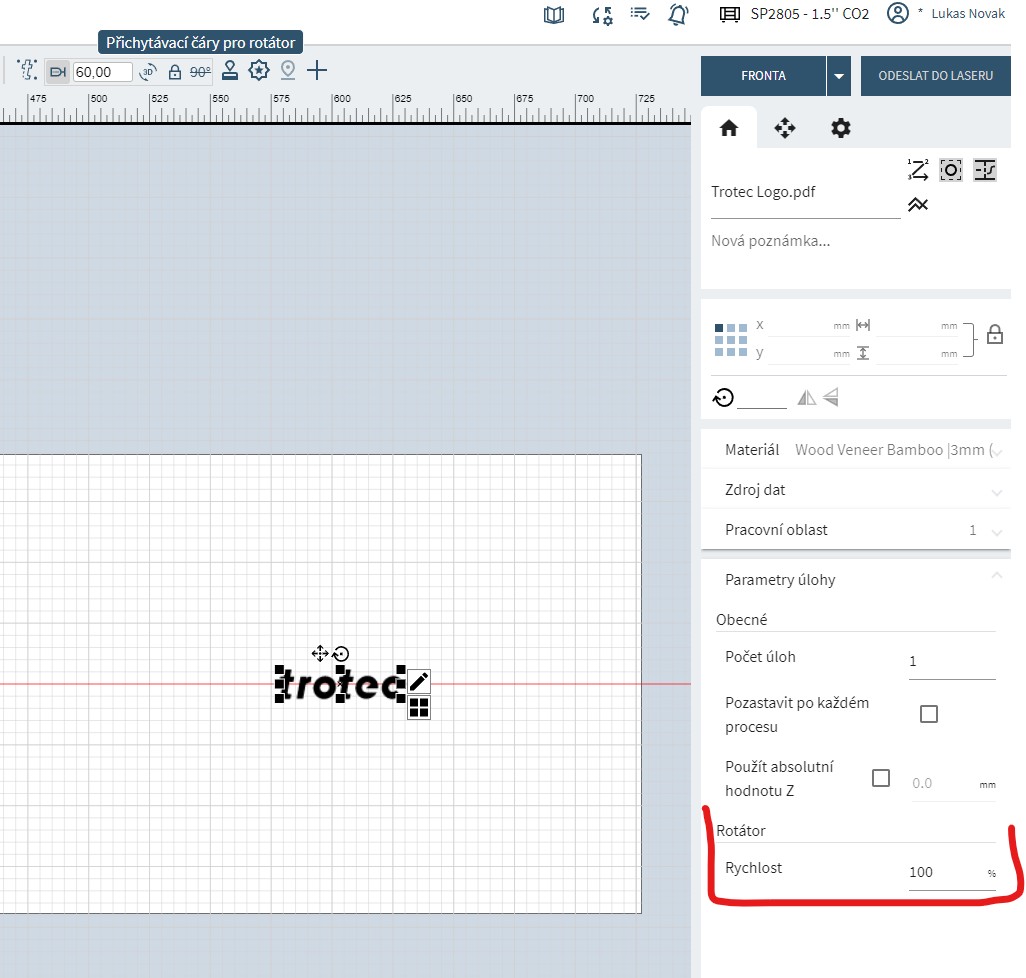

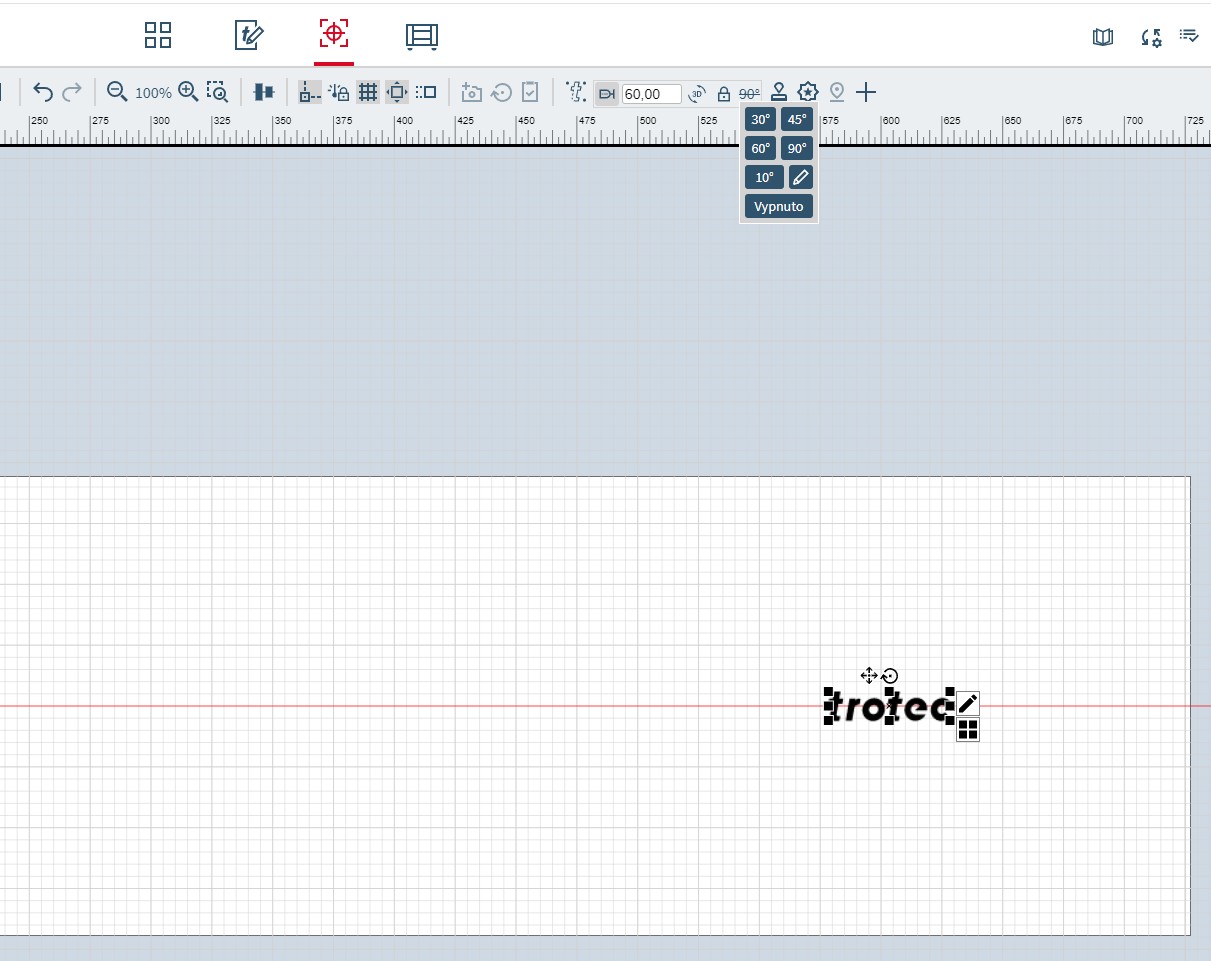

Přichytávací čáry pro rotátor a nastavitelná rychlost pro rotační připojení

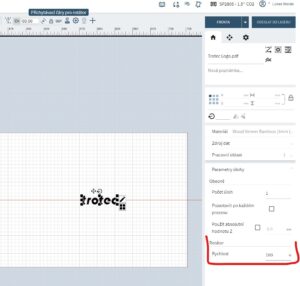

V rotačním režimu jsme zavedli další úchytné čáry, které uživatelům pomáhají přesněji zarovnávat jejich návrhy podél obvodu válcových objektů. Na obrazovce Příprava byl navíc přidán nový parametr úlohy pro úpravu rychlosti otáčení. Pomalejší rotační pohyb je obzvláště užitečný při práci s těžkými objekty, zajišťuje lepší stabilitu a zabraňuje sklouznutí nebo posunutí během laserového obrábění.
Chytřejší produkce a vylepšené gravírování bitmap

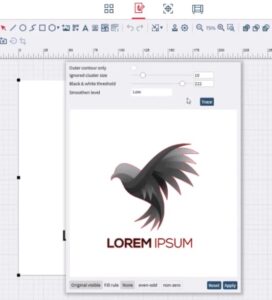

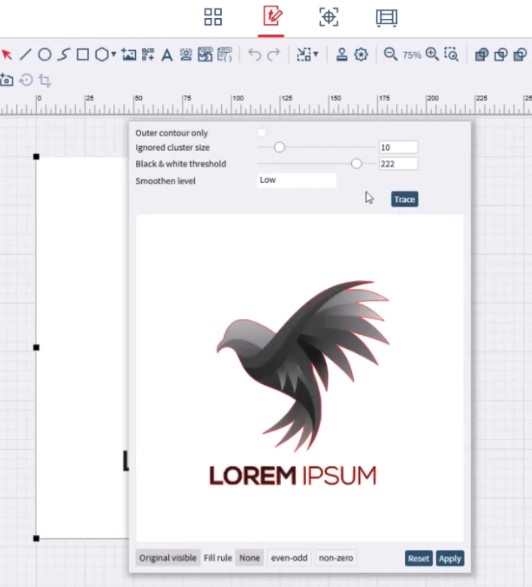

Bitmapové trasování s náhledem
Nový widget trasování umožňuje testovat různá nastavení trasování s možností náhledu – není nutné vracet a opakovat změny. Nyní můžete zapnout/vypnout původní obrázek a kdykoli přerušit dlouhé procesy trasování. Tlačítko původního trasování je nahrazeno ikonou vedle vybraného obrázku.
Funkce rozostření pro hladší gravírování fotografií
Dosáhněte lepších výsledků gravírování fotografií s novým filtrem rozostření. Vylepšuje celkový vzhled gravírování obrázků vyhlazením přechodů a vytvořením homogennějšího výsledku. Tento filtr je obzvláště užitečný pro fotografie, pomáhá vyvážit kontrast a ostrost – a tím vám poskytuje čistší a profesionálnější výsledky přímo na materiálu. Tip pro profesionály: Při přípravě fotografií pro laserové gravírování použijte více ostření než u tisků na papíře.

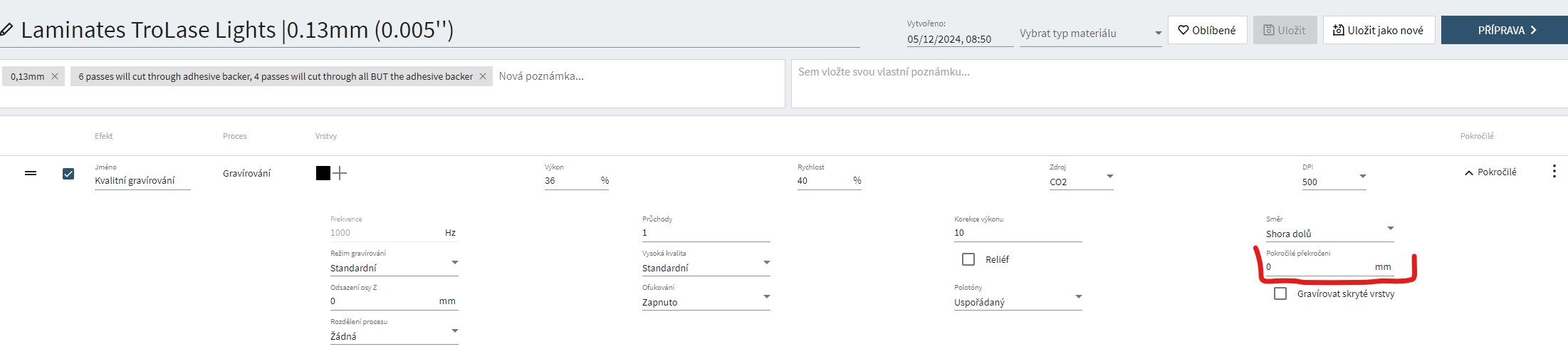

Nová možnost překročení pro gravírování: lepší výsledky a plynulejší pohyb
Ruby nyní nabízí nastavení překročení (overshoot) pro gravírovací efekty: uživatelé si mohou definovat dodatečnou vzdálenost překročení v milimetrech pro optimalizaci kvality gravírování a zabránění spuštění koncových spínačů. Toto nastavení zlepšuje přesnost gravírování, zejména při vysokých rychlostech a na citlivých materiálech jako jsou zlaté a stříbrné plasty. Výchozí překročení je 0 mm a pokud je nastaveno, Ruby automaticky upraví hodnoty, které by překročily pracovní oblast.

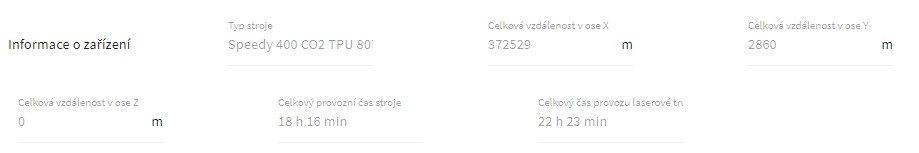

Podrobné informace o provozních hodinách pro lepší sledování a údržbu stroje.
Podrobné statistiky používání vašeho laserového stroje, včetně typu modelu, data výroby, celkového počtu provozních hodin, doby chodu laseru pro gravírování a řezání a vzdálenosti pojezdu osy, naleznete v nabídce Nastavení. Pro lepší vyhodnocení ziskovosti stroje a zbytkové hodnoty.
Více podrobností o jednotlivých funkcích i s praktickými video ukázkami naleznete na stránkách Trotecu pod následujícím odkazem:
https://www.troteclaser.com/en/helpcenter/software/ruby/ruby-release-notes/ruby-2-11
